設備簡述:

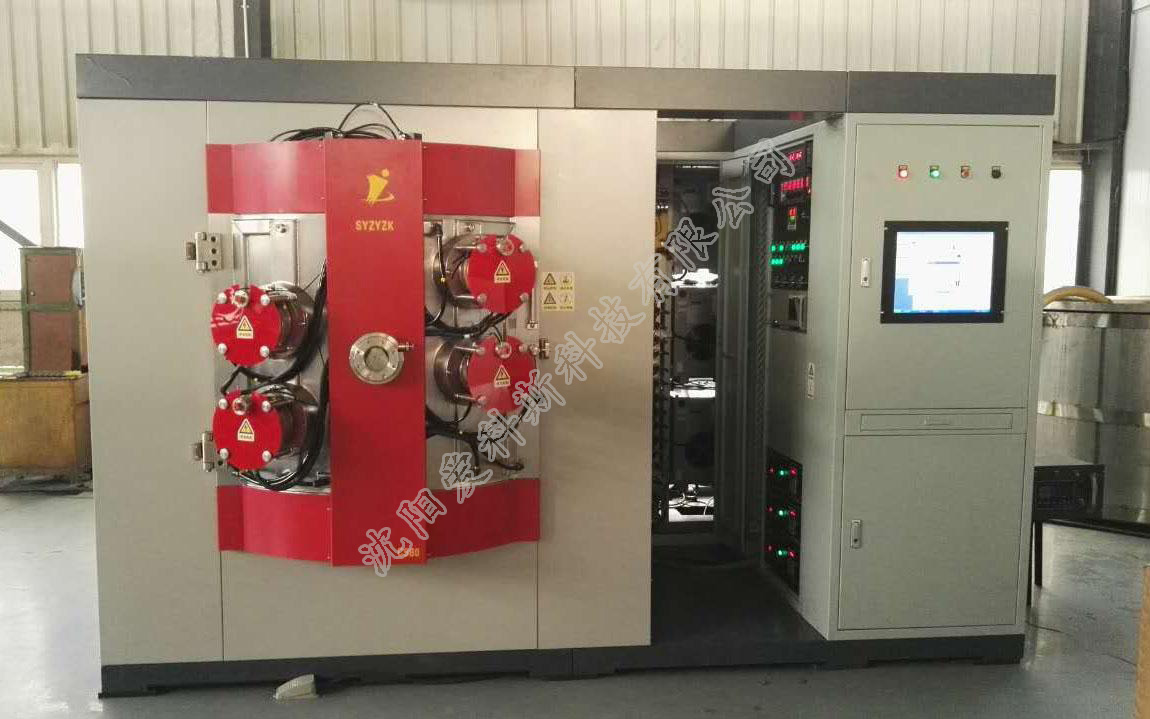

ZY-1209模具多弧離子鍍膜機是我司自主研發的超硬膜離子鍍膜機，采用獨有的新型過濾弧源鍍膜技術和離子輔助鍍膜技術使電弧在整個靶材表面做快速的移動，使得靶材表面被均勻刻蝕，涂層表面光滑致密的同時優化了涂層結合力，確保了涂層厚度的均勻性。同時，新技術的應用提高了鍍膜效率，節約了能源和運行成本。|
爐體尺寸 |
有效空間 |
φ650*H600 |
|
|
工件最大直徑*數量 |
φ150*12個 |
抽氣時間 |
大氣到6X10-3 <15分鐘 |
|
工作電壓/頻率 |
380V/50Hz |
實際功率 |
70KW |
|
應用技術 |
HCD+ARC |
靶材數量 |
12個 |
|
極限壓力 |
5.0*10-4Pa |
漏率 |
<10-3Pa.L/s |
|
標準涂層 |
TiN、CrN、AlTiN等 |
其它復合涂層 |
TiSiN、TiAlCrN、TiAlCN等 |
|
工件轉架結構 |
下轉架結構 |
真空室結構 |
立式單開門 |
|
電源類型 |
弧電源、脈沖偏壓電源、電子槍電源 |
真空系統 |
分子泵、羅茨泵、直聯泵 |
|
生產周期 |
3-6小時/爐 |
外圍尺寸 |
L4200*W3200*H2200MM |
|
產量/爐 |
銑刀φ10*70 880 刀粒φ18*6 6400 滾刀φ80*80 64 模具 500KG |
配套條件 |
水量：10T/H 壓縮空氣：4-6 KG/CM3
|
|
控制方式 |
手動+半自動+全自動一體化/觸摸屏+PLC 自己開發的鍍膜專用軟件 |
工作氣體 |
Ar、N2、O2、C2H2等 |
|
備注 |
真空室尺寸，外圍尺寸，設備外觀等可按客戶產品或及特殊工藝要求訂做 |
||
|
涂層 |
顏色 |
納米硬度（HV0.05） |
摩擦系數 |
涂層厚度 um |
最高使用溫度℃ |
結構 |
主要特點 |
應用 |
|
TiN |
金黃色 |
2400 |
0.40 |
1-4 |
500 |
單層膜 |
通用的硬質涂層 |
主要用于車削、銑削、鉆削及齒輪類 刀具的耐用涂層和成型、注塑模的 防粘連，提高潤滑性及耐磨保護 涂層。 |
|
CrN |
銀灰色 |
2000 |
0.40 |
1-4 |
700 |
單層膜 |
通用的耐腐蝕膜層，低粘附傾向 |
具有良好的抗粘結性，抗腐蝕性，耐 磨性。幾乎適合加工所有材料，包 括高硅鋁、不銹鋼、高鎳合金、鈦 和復合材料、注塑模具、零件、橡 膠模具、硅膠模具、半導體封裝 模具等。 |
|
TiCN |
藍灰色 |
3000 |
0.20 |
1-4 |
400 |
梯度復合膜 |
低摩擦系數，高硬度 |
在TiN基礎上，提高了涂層的硬度、 并降低摩擦系數，主要用于高速 鋼刀具、沖壓模具、成型模具。 |
|
TiAlN |
紫紅色 |
3500 |
0.40 |
1-4 |
850 |
單層復合膜 |
通用的硬質抗氧化涂層 |
紅硬性良好，表面光潔度高，可 用于高速加工。適合模具鋼、HSS、 硬質合金工具（加工材料硬度低 于HRC45）、薄壁件沖壓模具。 |
|
AlTiN |
紫黑色 |
3800 |
0.45 |
1-4 |
900 |
多層復合膜 |
超高硬度，抗氧化 |
具有極高的微硬度，熱硬度。適合于 具有高熱應力的工具涂層，并具 備良好的耐熱沖擊性，有快速間 斷切削應用的優先選擇。廣泛用 于硬質合金工具（加工材料硬度 低于HRC45）、壓鑄模具。 |
|
TiAlCrN |
灰色 |
3300 |
0.70 |
1-3 |
800 |
多層復合膜 |
高硬度，抗氧化，抗沖擊 |
中等切削速度下的硬質材料機械加工 |
|
TiAlCN |
枚紅色 |
3500 |
0.20 |
1-4 |
800 |
梯度復合膜 |
高硬度，抗氧化 |
|
|
AlCrN |
灰黑色/深灰色 |
3200 |
0.35 |
1-4 |
1100 |
單層膜 |
非常高的抗氧化溫度和紅硬性 |
高速下的硬切削，中到高硬度 材料的銑削、滾銑，由于幾何體產生高沖擊負載的工具上的應用 |

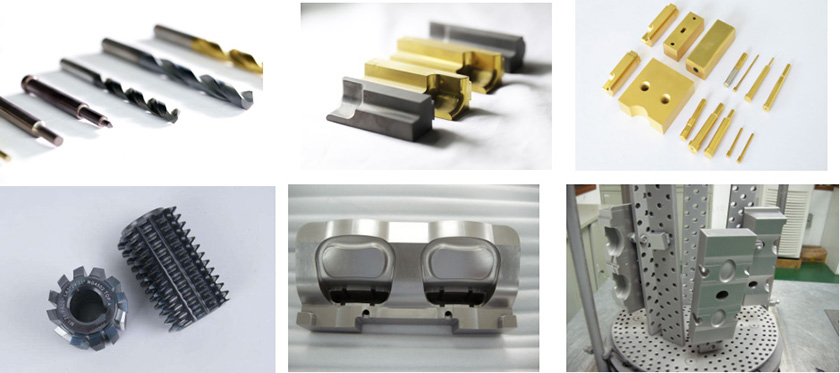

樣品展示
