設備簡述：

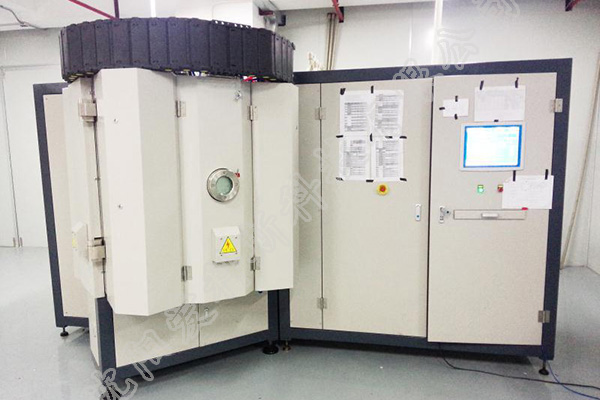

ZYPL1011工具鍍專用鍍膜機、最新研制開發的一種物理氣相沉積(PVD)真空鍍膜設備,該設備最多可配備四個平面弧,可進行單層或多層(納米)膜的鍍制。適用于各類工具鍍鍍膜要求，如切削工具，鉆頭、沖摸具等。通過對工件表面在物理、化學、機械、顏色等方面的改質，達到耐磨、超硬、自潤滑的效果。設備參數：
|
爐體尺寸 |
w1000*D1000*H1100 |
有效空間 |
φ780*H800 |
|
工件最大直徑*數量 |
φ220*4個 |
抽氣時間 |
大氣到6X10-3 <15分鐘 |
|
工作電壓/頻率 |
380V/50Hz |
實際功率 |
70KW |
|
應用技術 |
HCD+ARC |
靶材數量 |
4個 |
|
極限壓力 |
5.0*10-4Pa |
漏率 |
<10-3Pa.L/s |
|
標準涂層 |
TiN、CrN、TiCN、AlTiN等 |
可選涂層 |
TiAlCrN、TiSiN、DLC等 |
|
工件轉架結構 |
下轉架結構 |
真空室結構 |
立式單開門 |
|
電源類型 |
弧電源、脈沖偏壓電源、 |
真空系統 |
分子泵、羅茨泵、直聯泵 |
|
生產周期 |
5-7小時/爐 |
外圍尺寸 |
W3880*D1950*H2200mm |
|
產量/爐 |
銑刀φ10*70 1056 |
配套條件 |
循環水壓力：2-3KG/CM3 |
|
刀粒φ18*6 6720 |
水量：10T/H |
||
|
滾刀φ80*80 96 |
壓縮空氣：4-6 KG/CM3 |
||
|
模具 500KG |
|
||
|
控制方式 |
PLC+觸摸屏 組態軟件 |
工作氣體 |
Ar、N2、O2、C2H2等 |
|
工業PC+PLC+觸摸屏 |
|||
|
自己開發的鍍膜專用軟件 |
|||
|

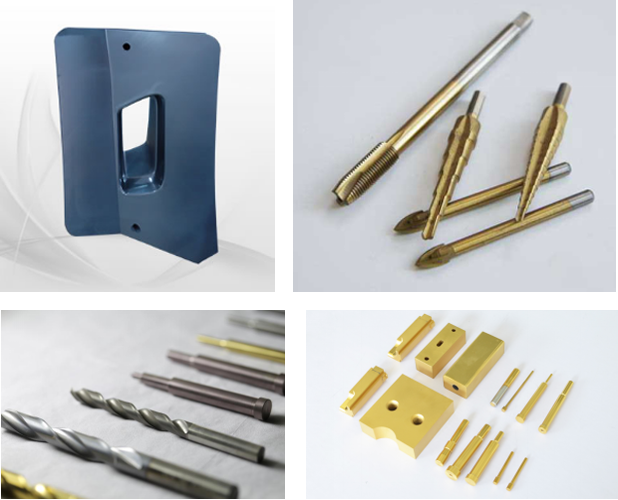

適用范圍 |
適用于注塑、五金、壓鑄、沖壓、成型等模具，各類零件、配件及切削刀具、刀粒、絲錐等 |
||
|
備注 |
真空室尺寸，外圍尺寸，設備外觀等可按客戶產品或及特殊工藝要求訂做 |
||
|
涂層 |
顏色 |
特點 |
應用 |
|
TiN |
金黃色 |
通用的硬質涂層 |
主要用于車削、銑削、鉆削及齒輪類刀具的耐用涂層和成型、 注塑模的防粘連，提高潤滑性及耐磨保護涂層。 |
|
TiCN |
藍灰色 |
低摩擦系數，高硬度 |
在TiN基礎上，提高了涂層的硬度、并降低摩擦系數，主要用 于高速鋼刀具、沖壓模具、成型模具。 |
|
TiAlN |
紫紅色 |
通用的硬質抗氧化涂層 |
紅硬性良好，表面光潔度高，可用于高速加工。適合模具鋼、HSS、 硬質合金工具（加工材料硬度低于HRC45）、薄壁件沖壓模具。 |
|
CrN |
銀灰色 |
通用的耐腐蝕涂層，低粘附傾向 |
具有良好的抗粘結性，抗腐蝕性，耐磨性。幾乎適合加工所有材料， 包括高硅鋁、不銹鋼、高鎳合金、鈦和復合材料、注塑模具、 零件、橡膠模具、硅膠模具、半導體封裝模具等。 |
|
DLC |
黑色 |
超低摩擦系數 |
適用于模具，零部件，醫療器械，航空零部件等。 硬度高，增加潤滑性。 |
|
AlTiN |
紫黑色 |
超高硬度，抗氧化 |
具有極高的微硬度，熱硬度。適合于具有高熱應力的工具涂層， 并具備良好的耐熱沖擊性，有快速間斷切削應用的優先選擇。 廣泛用于硬質合金工具（加工材料硬度低于HRC45）、壓鑄模具。 |
|
TiAlCrN |
灰色 |
高硬度，抗氧化，抗沖擊 |
中等切削速度下的硬質材料機械加工。 |
|
TiAlCN |
玫紅色 |
高硬度，抗氧化 |
|
|
AlCrN |
灰色 深灰色 |
非常高的抗氧化溫度和紅硬性 |
高速下的硬切削，中到高硬度材料的銑削、滾銑， 由于幾何體產生高沖擊負載的工具上的應用。 |
